Antivibrationsmattor för maskiner: hur man väljer och monterar dem effektivt
Gummiunderlägg och gummimattor är det enklaste och effektivaste sättet att begränsa vibrationer från maskiner och hushållsutrustning. De dämpar vibrationer, skyddar golvet mot deformation och eliminerar, när de väljs efter vikt och antal stödpunkter, större delen av bullret redan efter den första monteringen. När standardstorlekarna inte passar din apparat löser en måttbeställning från Plastnet problemet utan kompromisser.
Kort sagt:
- Placera tvättmaskinen eller torktumlaren på fyra brickor under fötterna, och pumpen eller kompressorn på en matta som täcker hela apparatens bas.
- På betong räcker punktunderlägg vanligtvis, men på laminat, heltäckningsmatta och trägolv väljer du en tjockare matta med större kontaktyta.
- Mjukt gummi absorberar vibrationer från lätt utrustning bättre, en hårdare elastomer deformeras inte permanent under hög belastning, och silikon tål fukt och extrema temperaturer.
- Dela tvättmaskinens vikt på 70 kg med fyra fötter: varje punkt överför i genomsnitt 17,5 kg, men underläggen behöver ha en säkerhetsmarginal för de kraftigare krafterna under centrifugeringen.
- Nivåjustera apparaten före monteringen och ta bort transportspärrarna. Kontrollera sedan nivån igen och kör ett komplett arbetsprogram, eftersom underläggen i sig inte korrigerar en felaktig installation.
Innehållsförteckning
- Vad passar punktunderlägg till och vad passar en matta för hela ytan till?
- Gummi, silikon eller elastomer: vilken stöddyna dämpar bäst
- Så beräknar du storlek och antal stöddynor för din apparat
- Montering steg för steg: nivellering, transportspärrar och slutligt test
- Hur mycket kostar vibrationsdämpande underlägg och var kan de beställas?
- Vad våra anpassade beställningar visar
- Beställ vibrationsdämpande kuddar anpassade efter din maskin
- Vanliga frågor
- Källor
Vad passar punktunderlägg till och vad passar en matta för hela ytan till?
Valet mellan punktunderlägg och en matta beror på typen av apparat och hur den överför vibrationer till underlaget. En tvättmaskin eller torktumlare står på fyra fötter, så fyra brickor placerade exakt under varje stödpunkt räcker. En pump, kompressor eller utomhusenhet för luftkonditionering har vanligtvis en större och jämnare bas, därför passar en hel gummimatta eller gummiplatta bättre, eftersom den fördelar belastningen över hela ytan.
Typiska användningsområden ser ut så här:
- Tvättmaskiner och torktumlare: fyra punktunderlägg under fötterna.
- Pumpar och aggregat: en matta under hela apparatens bas.
- Utomhusenheter för luftkonditionering: en gummiplatta eller en uppsättning underlägg placerade under monteringsramen.

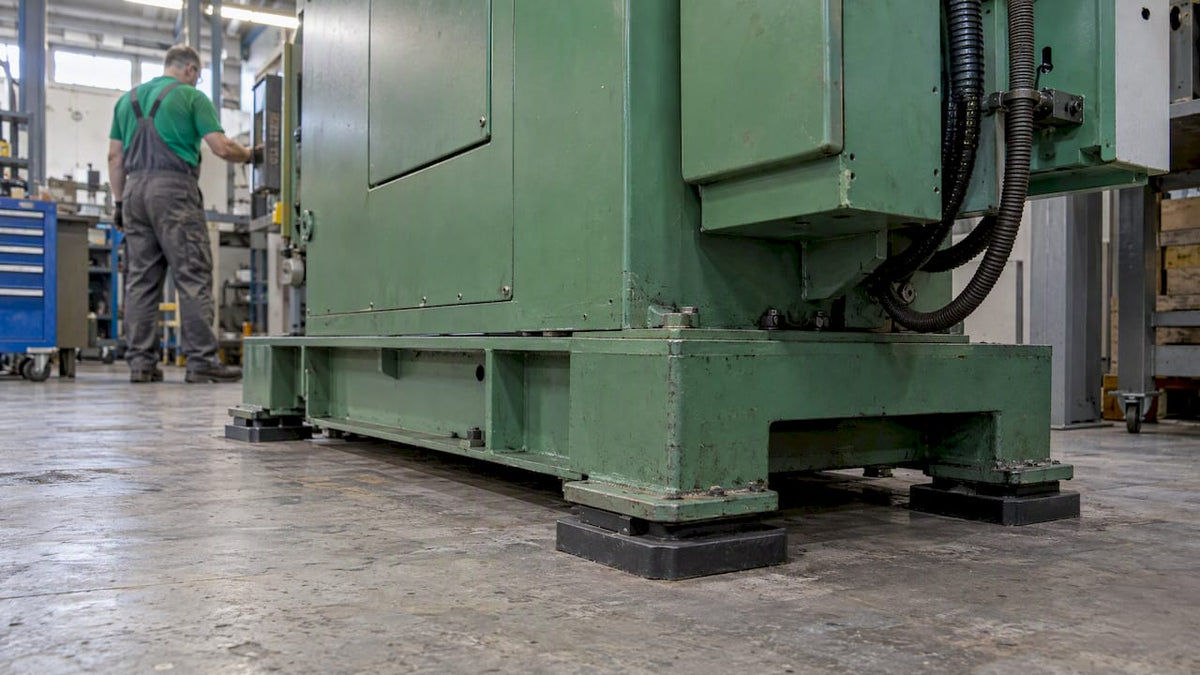

- Verkstads- och bearbetningsmaskiner: tjockare gummiremsor eller gummiplattor, anpassade efter avståndet mellan benen.
Underlaget är lika viktigt som själva produkten. På betong fungerar stöddynorna nästan omedelbart, eftersom den hårda ytan överför dämpningseffekten väl. På laminat, heltäckningsmatta eller ett trätak sprids vibrationerna lättare, så det kan vara värt att överväga en tjockare matta eller en större kontaktyta för att begränsa konstruktionens resonans.
Gummi, silikon eller elastomer: vilken stöddyna dämpar bäst
Materialet avgör hur stöddynan beter sig under belastning och hur länge den behåller sina egenskaper. Massivt gummi har längre hållbarhet än billigare alternativ av skum eller återvunnet material och fungerar bra där apparaten är i kontinuerlig drift, till exempel i pumpar eller industrimaskiner. Silikon tål extrema temperaturer och fukt bättre, därför väljer vi det oftare för utomhusenheter till luftkonditionering som monteras utanför byggnaden.
Materialets hårdhet, som anges enligt Shore-skalan, påverkar dämpningseffekten direkt. Element med högre hårdhet fördelar den statiska belastningen från tung utrustning bättre, men absorberar lågfrekventa vibrationer sämre. Därför bör hårdheten väljas utifrån den dominerande vibrationsfrekvensen hos den aktuella apparaten. För lätt hushållsutrustning absorberar mjukare gummi mer vibrationsenergi, medan en hårdare elastomer passar bättre för maskiner med hög statisk massa eftersom den inte deformeras permanent under konstant belastning.
Motståndskraft mot oljor, smörjmedel och kemikalier är framför allt viktigt i verkstads- och industriella tillämpningar, där stöddynan kan komma i kontakt med aggressiva ämnen. Under sådana förhållanden fungerar syntetiska elastomerer eller oljebeständigt gummi bättre än standardnaturgummi, som med tiden förlorar sin elasticitet under påverkan av lösningsmedel.
Så beräknar du storlek och antal stöddynor för din apparat
Grundprincipen för valet är enkel: dela apparatens vikt med antalet stödjepunkter och lägg till en säkerhetsmarginal för ojämn viktfördelning och dynamiska belastningar under drift. En tvättmaskin som väger 70 kilogram och står på fyra fötter belastar varje stödjepunkt med i genomsnitt cirka 17,5 kilogram, men vid centrifugering kan de tillfälliga krafterna vara betydligt högre. Därför bör stöddynan ha en bärförmågemarginal och inte väljas precis vid hållfasthetsgränsen.
För hushållsutrustning räcker vanligtvis standardbrickor med en diameter på några centimeter och en tjocklek på omkring en och en halv centimeter. För verkstads- och industrimaskiner fungerar tjockare plattor eller gummiremsor bättre, eftersom de fördelar trycket över en större yta och kompenserar för ojämnheter i underlaget.
Expertråd: när avståndet mellan maskinens ben är ovanligt eller basen har en oregelbunden form eliminerar beställning av måttanpassade underlägg från Plastnet behovet av att skära till standardprodukter på plats.
Montering steg för steg: nivellering, transportspärrar och slutligt test
Ett underlägg löser inte vibrationsproblemet om apparaten inte först har placerats i våg. En tvättmaskin som inte står i våg kommer att skaka även med de bästa underläggen under benen, så ordningsföljden är viktig.
- Kontrollera med ett vattenpass att apparaten står rätt i båda riktningarna och justera benen tills bubblan är exakt centrerad.
- Ta bort transportspärrarna om tvättmaskinen är ny eller nyligen har transporterats: kvarlämnade transportbultar är en av de vanligaste orsakerna till kraftiga vibrationer.
- Placera underläggen exakt under varje stödpunkt, inte förskjutna åt sidan eller framåt.
- Kontrollera nivån igen efter att underläggen har monterats, eftersom deras tjocklek kan ändra apparatens höjd något.
- Genomför ett belastningstest, det vill säga en fullständig arbetscykel för maskinen, och observera om vibrationerna återkommer.
- Justera benens inställning eller underläggens position om du efter testet märker att apparaten förflyttar sig.
Att dokumentera denna procedur, särskilt i industriella tillämpningar, gör det lättare att snabbt upptäcka orsaken när vibrationerna återkommer efter några månaders användning. Monteringsanvisningen för underlägg under tvättmaskinen har vi beskrivit mer utförligt i en separat steg-för-steg-guide.
Hur mycket kostar vibrationsdämpande underlägg och var kan de beställas?
Priset på färdiga lösningar är vanligtvis överkomligt. Enstaka gummi- eller skumunderlägg kostar i genomsnitt 6 till 10 zloty styck, medan en fullstor matta för tvättmaskin kostar omkring 20 till 50 zloty, beroende på material och tjocklek. För industrimaskiner och ovanliga avstånd mellan benen beror kostnaden på måtten och typen av gummi, så se dessa intervall som en utgångspunkt, inte som det slutliga priset.
En specialanpassad beställning blir ofta billigare räknat på slutresultatet, eftersom den eliminerar behovet av att skära till, anpassa och byta ut felaktigt valda produkter. I vår kollektion av självhäftande gummikuddar och i vårt utbud av gummiplattor hittar du både färdiga storlekar och möjligheten att beställa mått anpassade efter en specifik maskin.
Vad våra anpassade beställningar visar
I B2B-förfrågningar återkommer oftast ett problem: standardkuddar passar inte maskinens benavstånd eller så har dess bas en ovanlig form. I sådana fall anpassar vi materialets tjocklek och hårdhet efter utrustningens vikt och driftfrekvens och förbereder sedan kuddar eller en matta i mått som motsvarar utrustningens faktiska konstruktion, inte katalogstandarder.
Det händer att en kund rapporterar vibrationer som överförs till hela hallen trots att färdiga brickor används. I en sådan situation löser det ofta problemet att ersätta punktformiga kuddar med en heltäckande matta under hela maskinens bas, eftersom vibrationerna fördelas över en större yta. Vi har beskrivit liknande fall i en artikel om gummikuddar som ett sätt att stabilisera maskiner. Om din maskin har en bas med ovanlig form är det klokt att rådgöra om materialvalet innan du lägger beställningen.
Kostnaderna till följd av maskinstopp på industrianläggningar kan märkas i hela organisationen, vilket ytterligare motiverar att välja rätt vibrationsdämpning redan vid monteringen, vilket analysen av kostnaderna för produktionsstopp visar.
— Support
Beställ vibrationsdämpande kuddar anpassade efter din maskin
I stället för att leta efter en kompromiss mellan färdiga storlekar kan du beställa gummikuddar, mattor eller remsor i mått som är exakt anpassade efter din utrustning. Det gäller både enskilda brickor för tvättmaskiner och större plattor för industrimaskiner eller gummiremsor för bjälkar och terrasser.
I vår kollektion av gummiplattor och självhäftande brickor hittar du färdiga storlekar för användning i hemmet och verkstaden. Om du behöver ett specialmått kan du ange det när du lägger beställningen. Se hela sortimentet på Plastnet och välj en lösning som är anpassad efter maskinens vikt, fotavstånd och arbetsförhållanden.
Vanliga frågor
Vad gör antivibrationsbrickor?
Antivibrationsbrickor begränsar överföringen av vibrationer från den arbetande apparaten till underlaget, vilket gör att maskinen bullrar mindre och mer sällan flyttar sig under drift. Dessutom skyddar de golvytan mot repor och deformationer som uppstår på grund av konstant tryck och vibrationer.
Vilka är de bästa mattorna under tvättmaskinen?
Mattor eller brickor av massivgummi, anpassade efter tvättmaskinens vikt och typen av underlag som apparaten står på, fungerar bäst. På laminat och heltäckningsmattor fungerar en tjockare matta som täcker hela basen bättre, medan fyra punktbrickor under fötterna ofta räcker på betong.
Vad kan man lägga under tvättmaskinen för att den inte ska hoppa?
Nivellera först tvättmaskinen och kontrollera att inga transportbultar sitter kvar, eftersom det är den vanligaste orsaken till kraftiga hopp under centrifugering. Montera sedan gummibrickorna exakt under var och en av de fyra fötterna och kör en hel tvättcykel som test.
Är det värt att installera en antivibrationsmatta under tvättmaskinen?
Ja, en antivibrationsmatta begränsar buller och vibrationer som överförs till golvet, särskilt när tvättmaskinen står på laminat eller annat mjukt underlag. Den fungerar bäst i kombination med noggrann nivellering av apparaten och inte som en fristående lösning på problemet.
När är det värt att beställa antivibrationsbrickor efter mått?
Tillverkning efter mått är värt att överväga när avståndet mellan maskinens fötter avviker från standardmåtten eller när apparatens bas har en oregelbunden form som inte passar färdiga brickor eller mattor. Detta gäller oftast industrimaskiner och utrustning med en icke-standardiserad konstruktion, där anpassade mått förbättrar vibrationsdämpningens effektivitet.
