Hur mäter man en packning steg för steg för att passa profilen perfekt?
Mät den yttre diametern (OD), den inre diametern (ID) och fotbredden, helst med ett digitalt skjutmått med en noggrannhet på 0,1 mm. Vid oregelbundna former bör du även ta ett foto av tvärsnittet med en linjal som skala. Varje mått bör helst tas på tre olika punkter och sedan medelvärdesbildas, eftersom en gammal tätning efter många års sammanpressning kan vara deformerad och ge för låga värden.
Kort sagt:
- När du mäter en tätning bör du göra flera avläsningar på olika punkter för att få ett mer exakt resultat, särskilt vid oregelbundna profiler.
- För mätningen räcker det oftast med ett digitalt skjutmått med en noggrannhet på 0,1 mm, men vid precisionsapplikationer är det bra att använda mikrometer och djupmätare.
- För oregelbundna tätningar eller ramitätningar är den bästa lösningen att fotografera tvärsnittet och mäta på flera ställen för att korrekt bedöma deras form.
- När du beställer en tätning efter mått är det viktigt att ange måtten för OD, ID och fotbredd samt driftsförhållanden och Shore-hårdhet, så att profilen passar perfekt.
- Det vanligaste misstaget är att mäta en gammal, deformerad tätning utan att beräkna ett medelvärde eller att ta mått på bara ett ställe, vilket ofta leder till inexakta resultat.
Innehållsförteckning
- Verktyg och förberedelser: skjutmått, mikrometer, djupmätare
- Steg-för-steg-guide: så mäter du en packning
- Mätning av oregelbundna tätningar och ramprofiler
- Val av profil och material för beställningen
- De vanligaste mätfelen och hur du åtgärdar dem
- Plastnets resurser och vad du ska skicka med beställningen
- När du kan göra det själv och när du bör anlita en fackperson
- Så beställer du en packning i önskat mått från Plastnet
- Källor
- Vanliga frågor
Verktyg och förberedelser: skjutmått, mikrometer, djupmätare
För de flesta hushållstillämpningar räcker ett digitalt skjutmått, men några extra verktyg underlättar arbetet avsevärt och eliminerar misstag.
- Digitalt skjutmått — grundläggande verktyg för OD, ID och fotbredd, med en noggrannhet på vanligtvis 0,01–0,1 mm.
- Mikrometer — behövs för tunna, precisa profiler (mekaniska tätningar, ringar), där varje tiondels millimeter räknas.
- Djupmätare — för mätning av monteringsspår och djupet på kanalen där tätningens fot placeras.
- Linjal eller måttband — räcker för omkretsen på stora ramitätningar, där precision under en millimeter saknar betydelse.
Innan mätningen ska skjutmåttets käftar ställas exakt vinkelrätt mot ytan, annars blir resultatet för högt med några tiondels millimeter. Det är också bra att nollställa verktyget mot en plan yta före varje serie mätningar. För precisionsapplikationer, såsom mekaniska tätningar, mäter man diametrarna längs tre axlar och beräknar medelvärdet, eftersom toleranserna ibland ligger på hundradelar av en millimeter. För de flesta hushållstillämpningar räcker det dock att hålla sig inom toleransen ±0,1–0,5 mm.
Professionellt råd: Mät alltid en ny, omonterad packning om du har ett prov. En packning som tagits ut ur spåret efter flera års användning är hoptryckt och vriden, så dess mått skiljer sig från fabrikstillståndet med flera procent.
Steg-för-steg-guide: så mäter du en packning
Korrekt mätning av en packning består av en serie enkla moment, men ordningen är viktig. Att hoppa över dokumentationsstegen är den vanligaste orsaken till att en måttbeställd packning inte passar.
- Rengör och ta ut en del. Avlägsna smuts, limrester och gammal silikon. Om packningen sitter fast monterad räcker det att skära loss en kort, några centimeter lång bit för mätning.
- Fotografera tvärsnittet. Lägg den utskurna delen plant, placera ett måttband som skala och fotografera tvärsnittet ovanifrån. Detta är den säkraste metoden för att identifiera profilen vid ovanliga former, särskilt när du inte känner till tillverkarens namn.

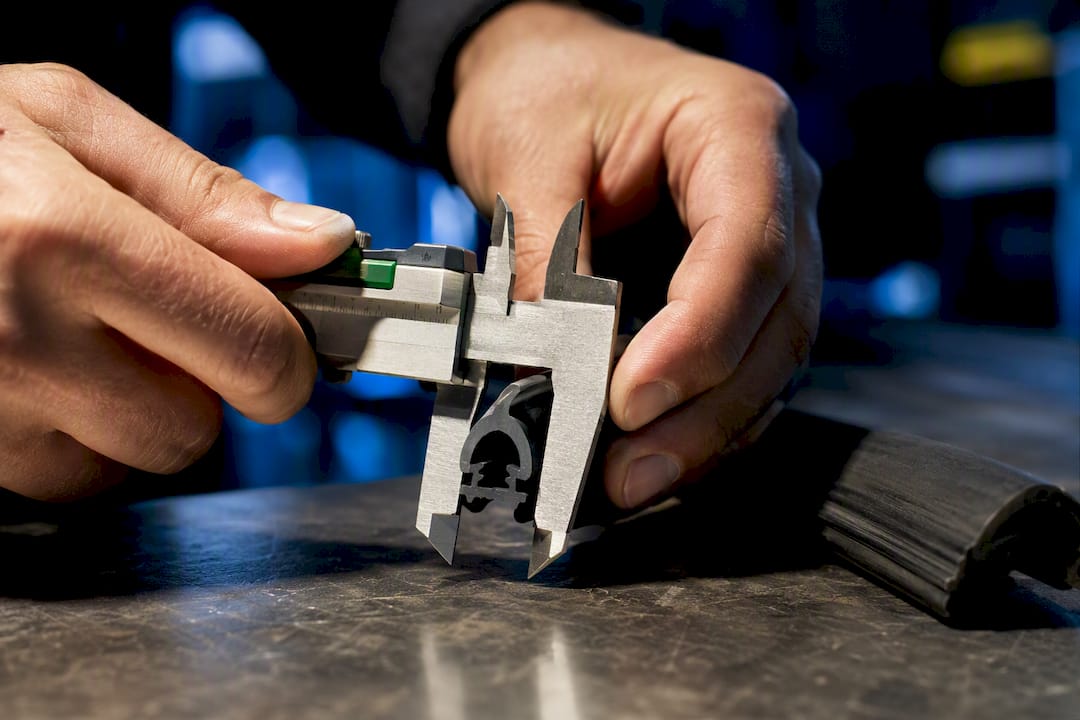

- Mät den utvändiga diametern (OD). Lägg packningen plant eller mät den i spåret genom att placera skjutmåttet på två eller tre ställen.
- Mät den invändiga diametern (ID). Upprepa mätningen på flera punkter längs den invändiga omkretsen och beräkna genomsnittet.
- Mät flänsbredden och profilhöjden. Flänsen är den del som förs in i monteringsspåret, medan profilhöjden avgör anpressningen när den är stängd.
- Mät avståndet mellan och diametern på monteringshålen. För flänspackningar räknar du antalet hål, mäter deras diameter och avståndet mellan mittpunkterna på två motstående hål för att beräkna delningsdiametern.
- Skriv ned måtten i ett enhetligt format. Standardformatet är OD × ID × flänsbredd (t.ex. 45 × 38 × 6 mm) samt antal och hålavstånd, om tillämpligt.
För flänsmätningar är det bäst att använda ett digitalt skjutmått och upprepa avläsningen flera gånger innan du skriver ned det slutliga värdet. En enda mätning återger nästan aldrig packningens verkliga form, eftersom profiler av gummi och plast deformeras ojämnt under påverkan av tryck och temperatur.
Statistik att komma ihåg: Monteringstoleranserna för de flesta industriella tätningar och hushållstätningar ligger inom intervallet ±0,1–0,5 mm. Om måttet hamnar utanför detta intervall innebär det vanligtvis läckage eller för stort anliggningstryck, vilket påskyndar materialets slitage.
Mätning av oregelbundna tätningar och ramprofiler
Tätningar med rak form orsakar sällan problem. Den verkliga utmaningen börjar med ram-, hörn- eller profiler som är böjda i ovanliga vinklar, där inget skjutmått kan omfatta hela formen i en enda rörelse.
- Att skära ut en bit och fotografera tvärsnittet är fortfarande den effektivaste metoden för oregelbundna profiler, eftersom den visar fotens och tätningsläppens verkliga kontur.
- Mätning av omkretsen med ett måttband fungerar bra för stora ramar, till exempel i garageportar eller takfönster, där den totala längden är viktigare än millimeterprecision.
- En mall av kalkerpapper eller kartong återger hörnets form om tätningen böjer sig i en ovanlig vinkel i stället för i 90 grader.
- Mätning av avståndet mellan monteringshålen på ramar ska göras från mitten av det ena hålet till mitten av det andra, inte från kanterna, eftersom det ger ett missvisande resultat.
Vid renovering av fönster fungerar även ”hantverkarens metod”: skär ut en bit av den gamla tätningen, ta ett foto och jämför det med utbudet av tillgängliga profiler i stället för att gissa tillverkarens namn.
Val av profil och material för beställningen
Själva måttet är bara halva lösningen. Den andra halvan är foten, alltså den del av tätningen som går in i monteringsspåret och avgör om profilen över huvud taget sitter kvar på plats.
- Mät fotens bredd och djupet på spåret som den ska passa in i. En fot som är en millimeter bredare än spåret får helt enkelt inte plats.
- EPDM passar för fönster, garageportar och utomhustillämpningar. Materialet tål UV-strålning och ozon väl, och en typisk fönstertätning av detta material håller i 8 till 12 år.
- SBR är ett billigare alternativ för allmänna tillämpningar utan kontakt med bränslen eller oljor och används ofta i mattor och underlägg.
- Välj TPE där flexibilitet vid låga temperaturer och enkel formning till ovanliga former är viktigt.
- För tätningar som arbetar i rörelse (dörrar, luckor) är slitstyrka viktigare än själva storleken, medan låg så kallad compression set, det vill säga förmågan att återgå till sin ursprungliga form efter sammanpressning, är högsta prioritet i statiska tillämpningar.
Professionellt råd: I offertförfrågan ska du alltid ange den planerade Shore-hårdheten (t.ex. 60A) och användningsmiljön — temperatur, fukt samt kontakt med oljor eller kemikalier. Samma mått i två olika hårdheter beter sig helt olika under belastning.
De vanligaste mätfelen och hur du åtgärdar dem
De flesta felanpassade packningar beror inte på tillverkaren utan på felaktig mätmetod. Några enkla vanor eliminerar problemet redan från början.
- Att bara mäta den gamla, deformerade packningen utan att jämföra flera avläsningar ger över- eller underskattade mått.
- Om du bara mäter på ett ställe vid hörn och skarvar bortser du från gummits naturliga deformation på dessa platser, så mät på minst tre ställen runt hela omkretsen.
- Om du skär packningen utan extra längd för skarven uppstår en glipa i hörnet. Lämna några millimeter extra och skär till på plats.
- Efter monteringen utför du papperstestet: stäng fönstret eller dörren över en bit papper och kontrollera om den kan dras ut utan motstånd. Testet med tändare eller stearinljus visar drag vid låga temperaturer, när luftflödet böjer lågan.
Plastnets resurser och vad du ska skicka med beställningen
Valet av material och hårdhet beskrivs i detalj i guiden om EPDM-gummiprofiler samt artikeln om Shore-hårdhetsskalan. För en offert skickar du ett foto av tvärsnittet med en måttstock, måtten OD/ID/fotbredd samt en beskrivning av packningens användningsmiljö. Måttbeställningar gäller både privatpersoner och företag, och det exakta måttformatet visas i instruktionen för packningar för aluminiumprofiler.
När du kan göra det själv och när du bör anlita en fackperson
För husfönster och mindre tätningar räcker det vanligtvis att mäta själv. I VVS- eller industriinstallationer bör du däremot satsa på ett trycktest och professionell kontroll, eftersom ett fel på en millimeter kan innebära läckage under belastning.
Så beställer du en packning i önskat mått från Plastnet
Ett exempel på ett produktkort, som gummipackning 25×44×7, visar hur mått anges i praktiken i butiker som säljer reservdelar. På Plastnet fungerar det på liknande sätt, men utan att du behöver leta efter rätt storlek i katalogen.
I stället för att anpassa dig efter närmaste tillgängliga katalogstorlek kan du skicka dina egna mått till oss och få en tätning som tillverkas exakt efter din profil. För en offert räcker det med ett foto av tvärsnittet med en linjal som skala, måtten OD, ID och fotbredd, en beskrivning av arbetsförhållandena (temperatur, kontakt med kemikalier, fukt) samt önskad Shore-hårdhet och material, till exempel EPDM, SBR eller TPE. Vi hanterar både enstaka beställningar och större partier för olika kunder. Det är bra att lägga till några millimeter extra för tillskärning och fråga om aktuell leveranstid, eftersom den beror på beställningens längd och profil. Besök hela Plastnet och skicka en förfrågan med ovanstående mått för att få en konkret offert.
Källor
Före beställningen bör du läsa guiden om val av industripackningar samt den kompletta guiden för mätning av tätningar. Det är också bra att läsa tabellen över materialkompatibilitet och den tekniska dokumentationen för den aktuella tillverkaren.
- Fönstertätningar – så väljer och byter du profil
- Så väljer du industripackningar: en praktisk guide
- Hur mäter man en tätning?
Vanliga frågor
Hur mäter man tätningens storlek?
Mät ytterdiametern (OD), innerdiametern (ID) och fotbredden med ett digitalt skjutmått. Gör flera avläsningar på olika punkter och beräkna genomsnittet.
Hur mäter man storleken på flänstätningar?
Utöver OD och ID mäter man antalet, diametern och avståndet mellan monteringshålen, räknat från mitten av ett hål till mitten av det motsatta hålet.
Vilken diameter har en tätning på 3/4 tum?
Märkningen 3/4 tum avser den nominella diametern på gängan eller röret som tätningen är avsedd för, inte dess faktiska ytterdimension. Mät därför alltid den konkreta delen med ett skjutmått före beställning.
Hur anpassar jag tätningen till fönstret?
Dra ut en kort bit av den gamla tätningen, mät fotbredden och profilhöjden och jämför sedan med ett foto av tvärsnittet och det tillgängliga utbudet. Kontrollera passformen genom att testa med ett pappersark efter monteringen.
Kan jag beställa en tätning utan att känna till tillverkarens namn?
Ja, det räcker att skicka ett foto av tvärsnittet med en linjal som skala samt grundmåtten OD, ID och fotbredden, så tillverkar Plastnet en profil med motsvarande parametrar efter mått.
